Установка будет производиться на Ubuntu 20.04 LTS.

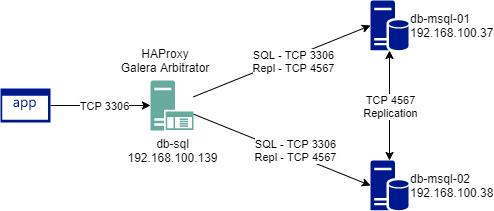

Для небольшой инсталляции будет использовано две ноды MariaDB, а для создания нечетного количества нод будет добавлен арбитр - сервис garbd (https://galeracluster.com/library/documentation/arbitrator.html)
Если планируется использовать 3 ноды репликации, то арбитр не требуется. Сервис арбитража будет установлен на ноду балансировки нагрузки. В качестве балансировщика используется haproxy.
В данном примере будет задействован только один балансировщик, он же будет являться единственной точкой отказа. Для серьезных инсталляций лучше использовать аппаратный балансировщик (типа Citrix Netscaler), либо несколько экземпляров haproxy, на которые в свою очередь ставиться keepalived демон, который создает общий виртуальный IP адрес.

Перед инсталляцией необходимо обновить ОС и пакеты на всех узлах:

apt update && apt upgrade -yy

Если в сети отсутствует DNS-сервер, то прописываем на каждом узле соответствие имен серверов их IP-адресам:

nano /etc/hosts

192.168.100.37 db-msql-01.virtlab.local db-msql-01
192.168.100.38 db-msql-02.virtlab.local db-msql-02
192.168.100.39 db-sql.virtlab.local     db-sql

Установка Maria DB на нодах db-msql-01 и db-msql-02:

apt-get install mariadb-server -y

Запускаем первоначальную настройку на нодах db-msql-01 и db-msql-02:

mysql_secure_installation

Enter current password for root (enter for none):
Set root password? [Y/n] y
New password:
Re-enter new password:
Password updated successfully!
Remove anonymous users? [Y/n] y
Disallow root login remotely? [Y/n]
Remove test database and access to it? [Y/n]
Reload privilege tables now? [Y/n] y

Создадим и отредактируем файл конфигурации galera.cnf на нодах db-msql-01 и db-msql-02

nano /etc/mysql/conf.d/galera.cnf

| galera.cnf

[mysqld]
binlog_format=ROW
default-storage-engine=innodb
innodb_autoinc_lock_mode=2
bind-address=0.0.0.0

# Galera Provider Configuration
wsrep_on=ON
wsrep_provider=/usr/lib/galera/libgalera_smm.so

# Galera Cluster Configuration
wsrep_cluster_name="galera_cluster" #указываем наименование кластера
wsrep_cluster_address="gcomm://192.168.100.37,192.168.100.38" #сюда вписываем через запятую IP/имена всех узлов (MariaDB) кластера

# Galera Synchronization Configuration
wsrep_sst_method=rsync

# Galera Node Configuration
wsrep_node_address="192.168.100.37" # для второй ноды указываем соответственно 192.168.100.38
wsrep_node_name="db-msql-01" # для второй ноды указываем соответственно db-msql-02

На нодах db-msql-01 и db-msql-02 останавливаем службу mariadb:

systemctl stop mariadb

На первой ноде db-msql-01 запустить скрипт создания кластера galera:

galera_new_cluster

На второй ноде db-msql-02 запустить службу mariadb:

systemctl start mariadb

На любом из узлов db-msql-01 или db-msql-02 выполнить проверку количества узлов в кластере (количество должно быть равно 2):

root@db-msql-01:~# mysql -u root -p -e "SHOW STATUS LIKE 'wsrep_cluster_size'"
Enter password:
+--------------------+-------+
| Variable_name      | Value |
+--------------------+-------+
| wsrep_cluster_size | 2     |
+--------------------+-------+

Устанавливаем службу арбитрации на узле db-sql:

apt-get install galera-arbitrator-4

Редактируем конфигурационный файл /etc/default/garb:

| garb

GALERA_NODES="192.168.100.37,192.168.100.38" # указываем через запятую узлы кластера
GALERA_GROUP="galera_cluster" # указываем наименование кластера

Запускаем службу garbd:

systemctl status garbd

Если все сделали правильно, то при повторе запроса на размер кластера получим увеличение количества до 3:

root@db-msql-01:~# mysql -u root -p -e "SHOW STATUS LIKE 'wsrep_cluster_size'"
Enter password:
+--------------------+-------+
| Variable_name      | Value |
+--------------------+-------+
| wsrep_cluster_size | 3     |
+--------------------+-------+

На узлах db-msql-01 и db-msql-02 необходимо отредактировать значение параметра bind-address в файле конфигурации /etc/mysql/mariadb.conf.d/50-server.cnf для того, что бы демон mariadb принимал запросы не только с локального интерфейса, но из других сетей:

# Instead of skip-networking the default is now to listen only on
# localhost which is more compatible and is not less secure.
bind-address            = 0.0.0.0

После необходимо перезапустить службу mariadb:

systemctl restart mariadb.service

Далее на любой из нод необходимо выполнить вход в sql-кдлиент и создать пользователя для haproxy:

root@db-msql-01:~# mysql -u root -p
Enter password:
MariaDB [(none)]> CREATE USER 'haproxy'@'192.168.100.39';
MariaDB [(none)]> FLUSH PRIVILEGES;

На узле db-sql устанавливаем пакет haproxy:

apt-get install haproxy

В конфигурационный файл /etc/haproxy/haproxy.cfg добавляем блок:

| haproxy.cfg

listen galera
     bind 192.168.100.39:3306 # вешаем сервис на физический IP:порт
     balance source
     mode tcp
     option tcpka
     option mysql-check user haproxy # указываем опцию проверки sql, с указанием имени пользователя, который будет стучаться к СУБД
     server node1 192.168.100.37:3306 check weight 1 # указываем первый и
     server node2 192.168.100.38:3306 check weight 1 # последующие бэкенды

Перезагружаем службу haproxy и проверяем статус:

systemctl reload haproxy.service
systemctl status haproxy.service
● haproxy.service - HAProxy Load Balancer
     Loaded: loaded (/lib/systemd/system/haproxy.service; enabled; vendor preset: enabled)
     Active: active (running) since Mon 2022-08-22 13:58:31 UTC; 22h ago
       Docs: man:haproxy(1)
             file:/usr/share/doc/haproxy/configuration.txt.gz
   Main PID: 23096 (haproxy)
      Tasks: 3 (limit: 4612)
     Memory: 2.7M
     CGroup: /system.slice/haproxy.service
             ├─23096 /usr/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -S /run/haproxy-master.sock -sf 23488 -x /run/haproxy/admin.sock
             └─23953 /usr/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -S /run/haproxy-master.sock -sf 23488 -x /run/haproxy/admin.sock

Aug 22 14:18:15 db-sql haproxy[23488]: [WARNING] 233/141815 (23488) : Stopping frontend GLOBAL in 0 ms.
Aug 22 14:18:15 db-sql haproxy[23488]: [WARNING] 233/141815 (23488) : Stopping proxy galera in 0 ms.
Aug 22 14:18:15 db-sql haproxy[23488]: [WARNING] 233/141815 (23488) : Proxy GLOBAL stopped (FE: 1 conns, BE: 1 conns).
Aug 22 14:18:15 db-sql haproxy[23488]: [WARNING] 233/141815 (23488) : Proxy galera stopped (FE: 0 conns, BE: 0 conns).
Aug 22 14:18:15 db-sql haproxy[23953]: [WARNING] 233/141815 (23953) : Server galera/node1 is DOWN, reason: Socket error, info: "Connection reset by peer", check duration: 1m>
Aug 22 14:18:15 db-sql haproxy[23096]: [WARNING] 233/141815 (23096) : Former worker #1 (23488) exited with code 0 (Exit)
Aug 22 14:18:16 db-sql haproxy[23953]: [WARNING] 233/141816 (23953) : Server galera/node2 is DOWN, reason: Socket error, info: "Connection reset by peer", check duration: 1m>
Aug 22 14:18:16 db-sql haproxy[23953]: [ALERT] 233/141816 (23953) : proxy 'galera' has no server available!
Aug 22 14:26:19 db-sql haproxy[23953]: [WARNING] 233/142619 (23953) : Server galera/node2 is UP, reason: Layer7 check passed, code: 0, info: "5.5.5-10.3.34-MariaDB-0ubuntu0.>
Aug 22 14:26:20 db-sql haproxy[23953]: [WARNING] 233/142620 (23953) : Server galera/node1 is UP, reason: Layer7 check passed, code: 0, info: "5.5.5-10.3.34-MariaDB-0ubuntu0.>
